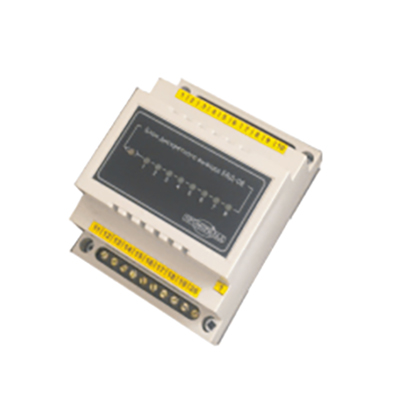

Блок дискретного вывода БВД-08
Товар сертифицирован
Код товара: 18736
Выберите город:
Доставка в Хабаровск - бесплатно
Доставка от ТК от 22 дней
Доставка Почтой России 10-13 дней
Гарантия и сервис
Связаться с нашим менеджером и сообщить о неисправности
Нашли дешевле?
Производитель
Блок БВД-08
Блок дискретного вывода БВД-08 – это устройство выдачи дискретных сигналов при ПИД и позиционном законах регулирования, системам аварийного типа включения и отключения исполнительных механизмов и других процессов.
Предназначен для работы вместе с контроллером серии К1.
Принцип работы
В основе рабочего процесса лежит обработка и прием цифровых данных, поступающих с контроллера К1 и их дальнейшем преобразовании в управляющие дискретные сигналы.
Таблица № 1 - допустимые условия эксплуатации
|
Рабочее условие |
Единицы измерения |
Значение |
|
Относительная влажность воздуха при температуре 25°C |
% |
80 |
|
Тип помещения |
|
не взрывоопасные |
|
Температура воздуха |
°C |
-20 |
|
+50 |
Таблица № 2 – параметры и технические характеристики
|
Характеристика |
Единицы измерения |
Величина |
|
Параметры: |
||
|
защищенность корпуса |
|
IP40 |
|
крепление корпуса |
|
динрейка |
|
вес |
кг |
0,1 |
|
размер |
мм |
87 * 68 * 65 |
|
Технические данные: |
||
|
Напряжение питания |
В |
12 |
|
Мощность потребления |
Вт |
2 |
|
Количество каналов |
шт. |
8 |
|
Ток коммутации выхода: |
||
|
транзистор 24 В |
мА |
100 |
|
симистор 220 В |
А |
1 |
|
Скорость передачи информации |
Кбит/с |
115,2 |
|
Развязка гальваническая |
вид |
3-х уровневая |
|
Протокол связи |
ModBus |
|
Схема подключения блока БВД-08
- Блок вывода БВД-08.
- Потребительская тара.
- Руководство по эксплуатации.
